电地暖|发热电缆电地席
屏蔽型双导发热电缆智能电地暖

屏蔽型双导发热电缆智能电地暖

优质的屏蔽型双导发热电缆智能电地暖厂家,安邦股份从事电热产品的研发生产已经20载,项目经验丰富,产品型号齐全,资质支持全面。如果您有任何屏蔽型双导发热电缆智能电地暖相关的问题,欢迎及时联系我们我们。

产品系列:集肤伴热系统、电伴热系统、电加热器、电地暖系统、集仪器仪表、电线电缆、高低压配电柜(箱)、电缆桥架、阀门管件等等设计、制造、销售服务。

详细说明:

一、简介

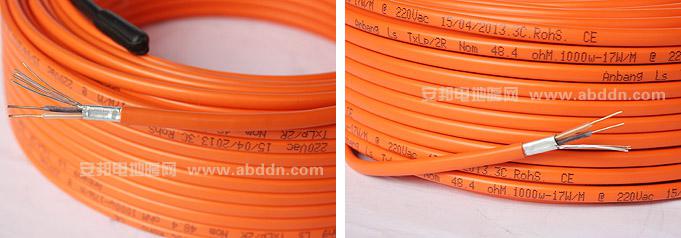

屏蔽型双导( 双芯)发热电缆内芯由冷线热线组成,外面由绝缘层、接地、屏蔽层和外护套组成,发热电缆通电后,热线发热并在4060℃的低温运行,埋设在填充层内的发热电缆,将热能通过热传导(对流)的方式和发出的8-13μm的远红外线辐射方式传给受热体。


二、性能
1、结构

外护套:橙色聚氯乙烯(PVC);

接地线:镀锡铜丝(8根直径为0.4mm的镀锡铜芯);

屏蔽层:铝箔(金属屏蔽层有效保护,无辐射);

内导体:合金电阻丝;

内绝缘:交联聚乙烯(XLPE);

接头类型:隐式接头;

屏蔽型双导发热电缆智能电地暖(图1)
2、尺寸:外径:6.9mm
3、电气参数

供电电压:220V(电压可定制);

线性功率:17W/m
4、其他

冷线长度:2.25m

较大表面工作温度:65℃;

较小弯曲系数:5D


三、系统组成及工作原理:

供电线路→变压器→低压配电装置→分户电度表→温控器→发热电缆→通过地板向室内辐射热量。

a. 以电力为能源;

b. 以发热电缆作为发热体;

c. 发热电缆热传导机理。



四、相关技术参数

1、发热电缆的直径:

根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T208412007IEC 608001992额定电压300/500V生活设施加热和防结冰用加热电缆》规定,发热电缆直径不得小于6mm,安邦发热电缆的直径为6.9mm,高于国家标准规定。
2、接线方式:

目前市场上生产的发热电缆大部分都采用冷接方法(冷、热线用机械压接的方式处理)。在长期的运行中,发热部分与冷引线部份的接触点会因为接触不良而形成较大电阻,在接头部份产生高温,较终将接头烧坏。冷接头就像家里用的电炉一样,电炉丝是很少被烧断的,而电炉丝与电源的接头就经常出现问题。    而安邦双芯发热电缆的隐式接头(一种小直径金属丝对接方法)的专利焊接方法是将发热丝与冷引线溶为一体,解决了冷热交替而带来的膨胀和接触不良,能确保发热电缆冷引线、发热丝平滑焊接过渡,使发热电缆一气呵成,不留瑕疵。能确保发热电缆使用的可靠性、安全性、防水及抗机械外力破坏,确保发热电缆的使用寿命。

3、发热电缆的标识:

根据国家质量监督检验检疫总局和国家标准化管理委员会于2007年发布《GB/T208412007/IEC60800:1992额定电压300/500V生活设施加热和防结冰用加热电缆》规定发热电缆表面标志字迹清楚,容易辨认、耐擦,标志间距为大于500mm,较为重要的是,安邦发热电缆在冷热接头处,用喷码的方式准确标识在发热电缆上,给地暖施工与检验带来极大的方便。

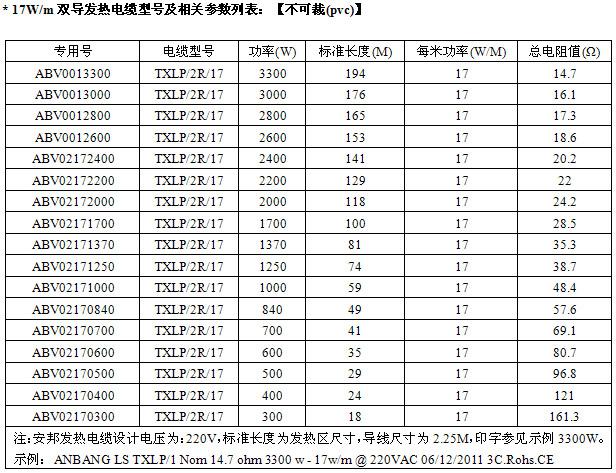

4、屏蔽型双导发热电缆型号规格表

屏蔽型双导发热电缆智能电地暖(图2)



屏蔽型双导发热电缆智能电地暖(图3)
