采样复合管
集肤效应电伴热(集肤电流加热法)

集肤效应电伴热(集肤电流加热法)

优质的集肤效应电伴热(集肤电流加热法)厂家,安邦股份从事电热产品的研发生产已经20载,项目经验丰富,产品型号齐全,资质支持全面。如果您有任何集肤效应电伴热(集肤电流加热法)相关的问题,欢迎及时联系我们我们。

产品系列:集肤伴热系统、电伴热系统、电加热器、电地暖系统、集仪器仪表、电线电缆、高低压配电柜(箱)、电缆桥架、阀门管件等等设计、制造、销售服务。

一、前言
    集肤电流加热法(简称集肤电流法或SECT法)是60年代中期出现的一种新型的管道加热系统。“SECT”应该是“SKIN ELECTRIC CORRENT TRACING”的缩写,译为“集肤效应伴热”。由于该加热系统结构简单、安全可靠、寿命长、易于自动化、能源利用率高,很快在国内外日渐得到重视和研究。
   它较早应用于在日本,后来推广到美国、加拿大等国家,并得到越来越多的应用。SECT集肤效应伴热技术在我国80年代开始应用,本公司依靠长期的电伴热技术储备和实践,现以成熟的产品设计,完善的系统安装,为用户提供安全可靠的伴热装置。每个集肤效应伴热装置由公司设计,制造,安装。

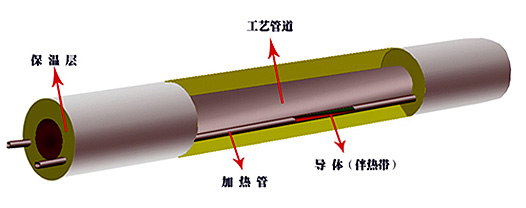

 集肤效应电伴热(集肤电流加热法)(图1)




二、肤效应电伴热原理
    集肤效应电伴热原理基于交流电的“集肤效应圆环效应”和“邻近效应”。所谓集肤效应,就是当交流电通过碳钢导体的电流逐渐趋肤在导体表面的一种现象;圆环效应是由于电缆芯线被钢管环绕包裹在中间出现的一种特殊效应;将钢管外壁电流排挤到内壁,而邻近效应是一对通以反向等电流电体间的一种电磁现象,在加热管中的电缆和外管间通过电流时,外热管上电流逐渐趋肤在加热管内壁,而正是这薄薄的外壁产生的焦耳热来满足伴热的需要。集肤效应电伴热系统产生焦耳热主要来自于三部分:
    1、加热管上通电流时,加热管上发出的热。此热量是集肤电伴热系统的主要热量来源。
    2、加热管内部电缆产生的热。
    3、加热管内磁滞损耗产生部分热。



集肤效应电伴热(集肤电流加热法)(图2)

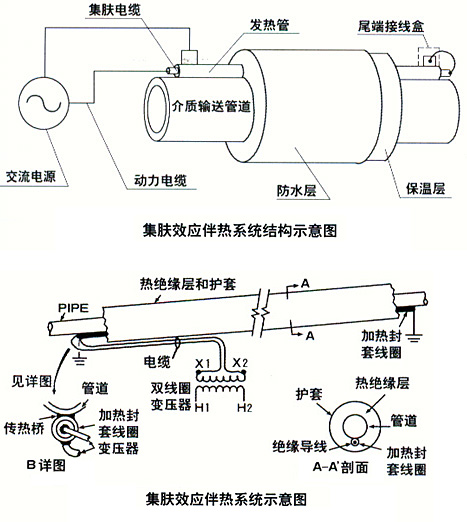

  在一个集肤效应装置中,绝缘导线(SECT线)穿过具有强磁性的钢管并与钢管尾端相连接,钢管的首端与绝缘导线分别接电源的零线和相线,施以共频或中频交流电压,电流通过导线和钢管形成回路产生焦耳热。由于钢管的尺寸、材质、交流电频率之间存在一定的关系,交流电并非均匀地流经钢管截面,而是集中流过自其内表面起的某一深度内,电流密度按指数规律减少,在钢管外表面电压电流几乎为零,很安全。因此可以将SECT管直接焊接在输送管上,使之成为高效热源。SECT管产生的热量通过焊缝及导热胶泥迅速传给输送管,起到伴热作用。

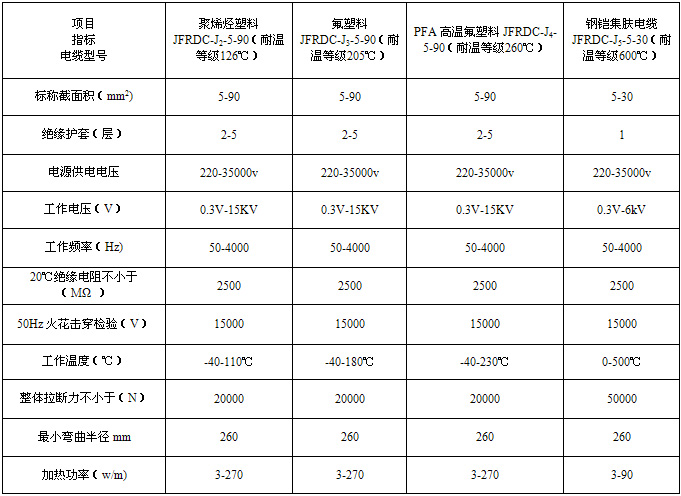

主要技术参数:

集肤效应电伴热(集肤电流加热法)(图3)



 三、装置构成
    管道集肤效应伴热技术装置,基本上由变压器、加热电源、输液管、伴热管和集肤伴热电缆、保温层、保护外壳等部分组成。加热电源分工频加热电源和中频加热电源两种;输液管和伴热管为普通钢管,伴热管直径为15-40mm,间断的焊接在输液管上;集肤电缆穿在伴热管中,外面是保温层和保护外壳。

 四、技术特点
    1、抗拉强度、抗机械损伤能力高;
    2、耐热温度高,较高耐热温度为360度;
    3、发热功率大:≥100W/m;
    4、越泵加热部分功率:≥350W/m;
    5、节能效果好,与普通加热电缆相比节能达35%;
    6、适应性强,应用范围广,适应所有长中短距离输液管;
    7、管道的保温和加热;
    8、安装可靠,维护方便。
    9、全自动化控制,设有短路、断路、过流保护,温度自动调节。

五、用途
    集肤效应电伴热系统非常适于罐区、工艺单元和装卸设施之间物料输送的长距离管线的加热应用,因其灵活性可用于温度维持、防冻和加热。集肤效应系统可适应地上和地下的不同现场条件,穿越标高多变的地形。相比常规用于长输管线的电阻式伴热而言,集肤效应系统是唯一可以加热长达30km的管线,且仅需单端供电而不需要并行供电的系统。

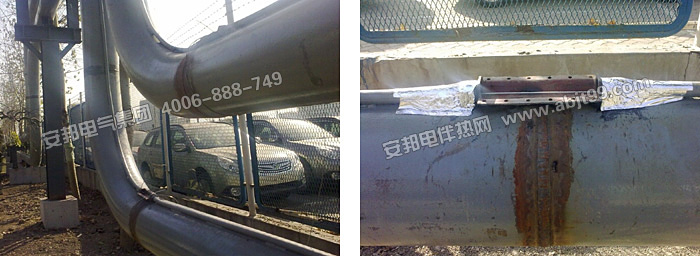

集肤效应电伴热(集肤电流加热法)(图4)

 六、集肤伴热设计
    由于每种管道工作参数都不相同,管线长度不一,因此每个集肤伴热系统都由本公司详细设计,选型。本公司提供从管线伴热的计算,伴热系统选择,伴热系统的安装,伴热系统的调试等全套服务。用户只须提供以下参数,余下的就由本公司来完成。





集肤效应电伴热(集肤电流加热法)(图5)

订货须知:
    1、管道准确的长度,阀门(种类)及管托数量,管道材质。
    2、管道伴热维持温度,允许管道较高表面温度。
    3、保温层材质、厚度,在管道伴热温度时的导热系数。(本公司可代为设计)
    4、可提供电源容量(电压等级)及位置。
    5、管道所处环境条件。
    6、工作运行要求。
    7、管内介质,介质入管温度,管线需伴热还是加热,是否需解凝功能。
