恒功率电伴热带

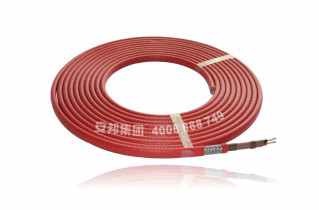

HCL串联式恒功率电伴热带电热带

HCL串联式恒功率电伴热带电热带

优质的HCL串联式恒功率电伴热带电热带厂家,安邦股份从事电热产品的研发生产已经20载,项目经验丰富,产品型号齐全,资质支持全面。如果您有任何HCL串联式恒功率电伴热带电热带相关的问题,欢迎及时联系我们我们。

产品系列:集肤伴热系统、电伴热系统、电加热器、电地暖系统、集仪器仪表、电线电缆、高低压配电柜(箱)、电缆桥架、阀门管件等等设计、制造、销售服务。

 HCL型串联式恒功率电伴热带是一种新型的电伴热产品,它与其它电伴热带相比,其较大特点是使用长度长,它比一般恒功率、自限温电伴热带的较大使用长度长5~12倍。因此特别适用于石油、化工、电力、码头等行业的长输管线,大型槽池,油罐等防冻,保温及伴热,与其它防爆附件配合后,可用于Ⅱ类防爆炸性气体场合。

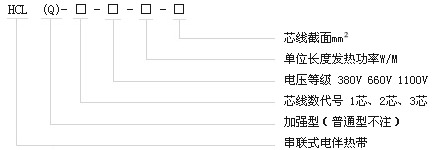

1、型号名称

 HCL串联式恒功率电伴热带电热带(图1)



例:HCL-A-660-30-3000表示电压为660V,A型结构每米功率为30W,总长为3000m的串联式电伴热带。
    HCL(Q)-B-380-40-800表示电压为380V,B型结构,每米功率为40米,总长为800m的加强型串联式电伴热带。

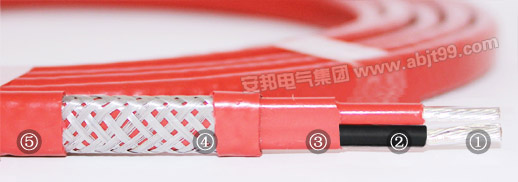

2、产品外形结构



      ① 发热芯;② 复合绝缘层; ③ 外护套; ④ 金属编织层; ⑤ 加强层



     HCL串联式恒功率电伴热带电热带(图2)

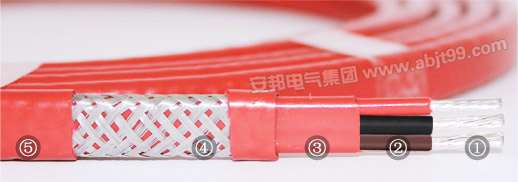

     ① 发热芯;② 复合绝缘层; ③ 外护套; ④ 金属编织层; ⑤ 加强层

     HCL串联式恒功率电伴热带电热带(图3)



     ① 发热芯;② 复合绝缘层; ③ 外护套; ④ 金属编织层; ⑤ 加强层

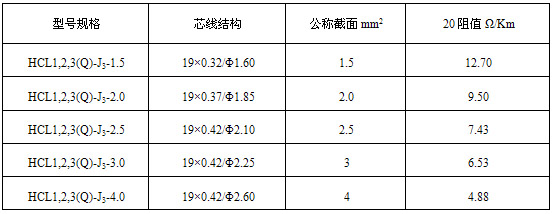

3、产品规格及主要技术指标见下表

 HCL串联式恒功率电伴热带电热带(图4)



4、工作原理
    根据焦耳定律可知,电流通电导体不断的放出能量,形成一条连续的、发热均匀的电伴热带。



5、结构形式:
    A型结构为有三根独立的相同功率,相同长度电伴热带联合组成;
    B型结构为三根互相绝缘并列组合在一起的电伴热带;
    HCL型串联型电伴热带的绝缘护套及外绝缘护套均为F46或F4,发热芯为特种发热器材,加强铜编织外护套内绝缘护套发热芯。



6、安装说明
(1)施放电伴热带时不应再地面拖拉;
(2)电伴热带安装时碰到锐利的边棱时必须把锐角磨光或用铝胶带衬垫,以防绝缘层划破;
(3)电伴热带弯曲安装时其较小弯曲半径不应小于其厚度的五倍;
(4)电伴热带安装时用铝胶带粘贴,一则增大散热面,有利于热传导,二则方面安装。敷设后,每隔50-80cm用固定胶带径向固定;
(5)串联式电伴热带一般均按管线实际长度设计,因此安装时应严格按设计长度安装,过长或过短均影响功率,因此不允许任意剪切;
(6)串联式电伴热带安装时按Y接线,为避免三相电流误差,故在末端需接地;
(7)电伴热带控制柜应有过载、短路、漏电保护及温度控制装置,以保证使用质量;
(8)电伴热带埋地或周围有腐蚀性气体则应使用加强型。
