在工业生产中，管道电伴热是维持介质温度的重要手段。然而，如何准确计算管道电伴热系统的耗散热量，成为了许多工程师面临的难题。本文将深入探讨管道电伴热设计的耗散热量计算方式，帮助您更好地理解这一技术。
首先，我们需要明确几个关键参数：管道等介质维持温度（TA）、当地最低环境温度（TB）、管道外径（d）、管道内径（do）和保温层厚度（δ）。 还需了解保温材料的名称和敷设环境（室内或室外、地面或埋地）。
接下来，我们将通过以下步骤确定管道的热耗散量：
1. 计算温差△T：△T = TA - TB。例如，若需保持水温10℃，冬季最低气温为-25℃，则△T = 35℃。
2. 查找管道散热量表：根据管径、保温层材料和厚度以及温差△T，查找对应的散热量。例如，对于1/2"管径、10mm硅酸钙保温层和35℃温差的情况，每米损失热量约为12.95W。

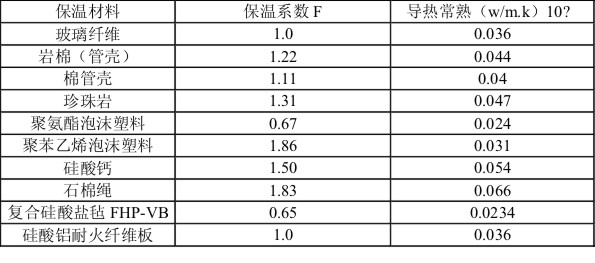

3. 考虑保温系数：根据保温材料修正数表和综合系数1.4，计算出实际热损失。以例1为例，实际热损失为27.195W/m。
还需注意以下情况：
1. 室内管道：室内管道的热损失约为室外管道的90%。
2. 塑料管道：由于塑料导热性较低，可使用0.6-0.7的系数对正常散热量进行修正。
4. 确定阀门散热量：闸阀散热量通常为相联口径管道每米热损失的1.22倍；球阀为0.7倍；蝶型阀为0.5倍；浮式球阀为0.6倍。
5. 计算电伴热带长度：根据单位长度热损失和电伴热带功率值，确定所需电伴热带长度。若单位长度热损失大于电伴热带功率值，可采用多条平等电伴热带或卷绕法进行弥补。
6. 考虑其他因素：除上述因素外，还需考虑法兰、弯头、管道金属托架散热损失以及预留供电电源接线用的长度。
准确计算管道电伴热系统的耗散热量对于设计高效、节能的加热系统至关重要。通过掌握上述计算方法和相关参数，您将能够更好地优化您的加热系统设计。
