山东东营长输石油管线集肤效应电热带保温系统

时间:2016-03-04 00:00:00 作者:admin 点击:

山东东营某长输石油管线需要做电热带保温系统,目的:在寒冷冬季,保证高粘度的石油正常流动,不影响正常工作。

参数:

1、管道长度:5.3km;

2、管道直径:DN400;

3、管内介质:石油;

4、介质维持温度:50℃;

5、较低环境温度:-18℃;

6、保温材料:硅酸铝;

7、保温厚度:100mm;

8、管道敷设方式:架空

9、并按满管从 7天内从0度升到50度,考虑电伴热升温功率;

根据以上参数,推荐使用集肤效应电热带保温系统,集肤效应电热带保温系统是大型石油化工等企业热输管道加热保温的新技。

集肤效应电热带保温系统特别适应输液管道的伴热和加热,针对输油管道,集肤效应电热带保温系统可以使5.3km的长输管线实现均匀的外伴随加热,并能准确地控制油温。选择集肤电缆:

集肤电缆:

1、额定电压:工频交流6000V;

2、耐压等级:10000V;

3、长期使用温度:≤150℃;

4、绝缘层:双层进口塑料加耐磨护套;

5、较小弯曲半径:≥200mm;

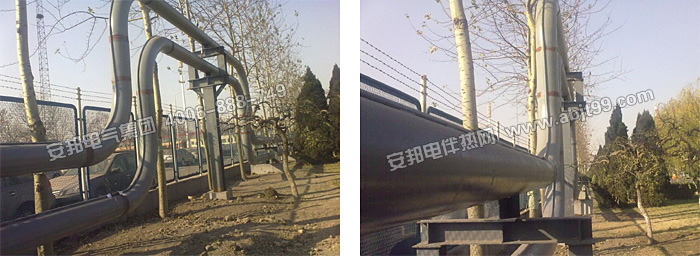

山东东营长输石油管线集肤效应电热带保温系统(图1)

集肤效应电热带保温系统伴热电缆的铺设:

1发热管内穿电缆需在主管线焊接合格并试压合格后方能进行。

2穿线前应对发热管进行清理,用鼓风机吹扫或用专用扫线球扫线,以免管内有杂物,破坏电缆绝缘层,影响电缆使用寿命。

3穿线时电缆应放置在电缆卷轴上并架起,使电缆能够轻松拉拽。

4穿线时应尽量小心,避免强拉硬拽。

5穿线应从一端顺序进行,遇接线盒应先接线,并做好相应的绝缘处理。

6边穿线边做绝缘检验,并做好相应记录。

7每个穿(接)线盒完成其功效后应立即盖好,以免有水或潮气进入。

8穿线过程中如需电缆对接,应使用镀银铜管压接,并用绝缘带处理好。

9全部穿线完成后,应做绝缘耐压试验。
