石油化工装置电伴热系统的实际运用

时间:2014-12-20 00:00:00 作者:admin 点击:

一、施工注意事项
石油化工装置具有高温高压、易燃易爆等特点,因此电伴热施工安装要点需特别注意,结合自身对多套石油化工装置电伴热施工经验,详述如下施工注意事项:
1.电伴热带的安装应在管道系统、水压试验检查合格后进行,应安装在仪表管道的侧面或侧下方,并且电伴热带敷设较小弯曲半径应大于电伴热带厚度的5倍。
2.电伴热系统必须对介质管道、电伴热带编织层及电气附件按照现行《电气装置安装工程接地装置施工及验收规范》GB50169的规定做可靠接地,接地电阻应小于4欧姆。
3.管道法兰或法兰闸阀等连接处易产生泄露,缠绕电伴热带时,应避开其正下方,同时电伴热带要安装拆卸自如,不影响被保温伴热设备的维护。
4.试送电检查合格后,再停电进行保温层施工。保温材料需注意一下几点:所采用保温层的材料,厚度和规格应与电伴热供应商和设计图要求符合。施工时保温材料必须干燥,保温层外应加防水外罩,保温层施工时应避免损伤电热带。保温层施工后应立即对电热带进行绝缘测试,并在保温层外加警示标签注明“内有电热带”及重要配件位置。
5.所选用的电伴热带的耐受温度不应低于该管道的设计温度,以免损坏电伴热带。工作温度200℃以下一般采用自控温伴热带,工作温度在200℃以上的需选用高温型电伴热带。

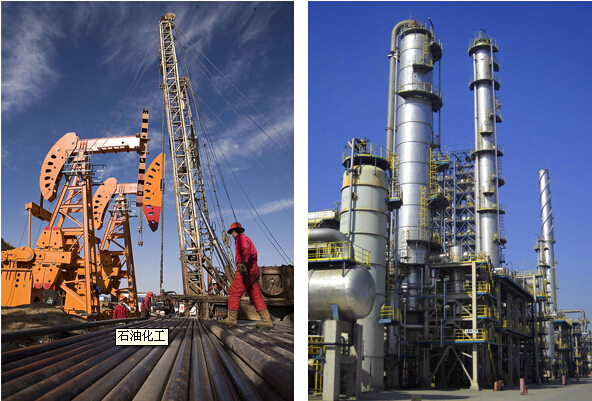

石油化工装置电伴热系统的实际运用(图1)


二、优势比较
相比传统热水伴热或蒸汽伴热,传统伴热方式的热效率较低,一般热效率为40%-60%左右;而且铺设常规的热水伴热或蒸汽伴热的管路要耗费大量钢材,在冬季气温低的时候容易发生“跑、冒、滴、漏”等现场,污染环境,浪费热源。相比之下选用电伴热带的伴热方式具有施工简便、维护工作量低等突出优点,主要体现在以下几个方面:

1)电伴热施工及维护简单、发热均匀、控温准确,能进行远控,遥控,可以实现自动化管理;

2)自控温电伴热带节约电能,稳态时,功率较小,相对于蒸汽伴热,电伴热节省钢材、节约水资源,无泄漏,有利于环境保护;

3)能解决蒸汽和热水伴热难以解决的问题,如长输管道的伴热,窄小空间的伴热;无规则外形的设备(如三阀组)伴热;无蒸汽热源或边远地区管道和设备的伴热;塑料与非金属管道的伴热等等;

4)电伴热设计工作量小,施工方便简单,维护工作量小。
三、总结
通过对仪表电伴热施工经验的分析总结可知,在石油化工行业仪表电伴热技术应用已经取得了很好的效果,成功解决避免了常规传统伴热方式带来了一些弊端,因此仪表电伴热技术必将得到越来越多的应用。
作者:罗在勤 赵宇立 毛云峰 冯继伟 王红彬单位:泸州川油天然气有限公司 中国石油西部管道公司 中国石油青海油田格尔木炼油厂 中国石油长庆油田分公司第三采油厂吴起作业区 青海油田采油二厂
