交联聚氯乙烯绝缘电力电缆

详细说明:

35kv及以下交联聚乙烯绝缘电力电缆

本产品适用于固定敷设在交流50Hz,额定电压35kv及以下的电力输配电线路上作输送电能。与聚氯乙烯绝缘电力电缆相比,该产品不仅具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀性能的能力,而且结构 简单、重量轻、不受敷设落差限制,长期工作温度(90)等特点。


一、生产执行标准:

本产品按GB12706《额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆》和GB12666《电线电缆燃烧实验方法》标准生产,同时还可根据用户需要按国际电工委员会推荐的IEC标准、英国BS标准、德国DIN标准、美国ICEA标准及日本JIS标准生产。


二、用途:

本产品适用于35KV及以下电力输配电系统中、供输配电能之用。广泛用于电力、建筑、工矿、治金、石油、化工、交通等部门,已完全替代了油浸纸绝缘电力电缆和部分替代聚氯乙烯绝缘电力电缆。


三、使用特性及主要技术性能

1、额定电压U0/U分为0.6/1KV1.8/3KV3.6/6KV6/6KV6/10KV8.7/15KV12/20KV21/35KV26/35KV

2、导体长期允许的最高工作温度为90度,短路时(最长持续时间不超过5秒),电缆导体的最高温度不超过250度。

3、导体直流电阻符合GB/T3956的规定。

4、敷设时的环境温度不低于0度,低于0度时应先加热,最小弯曲半径不小于电缆外径的15倍。

5、电缆敷设不受落差限制。

6、工频电压试验:U03.6KV及以下电缆:2.5 U0+2KV/5min不击穿,U03.6K及上电缆:2.5 U0/5min不击穿。

7、局部放电实验:U01.8KV以上和18KV及以下时1.5 U0下放电量不大于20PCU018KV以上,1.5 U0下放电量不大于10PC

8、阻燃特性:阻燃电缆能经受GB18380规定的成束燃烧试验。低烟低卤阻燃电缆能经受GB18380规定的成束燃烧试验,且燃烧时烟浓度应符合GB18380的规定,燃烧析出气体中HCL含量应≤100mgg,并符合IEC754-1的要求。低烟无卤阻燃电缆能经受GB18380规定的成束燃烧试验、且燃烧时的烟浓度应符合GB18380的规定,燃烧析出气体水溶液的PH值≥4.3,导电率≤10μs/mm并符合IEC754-2的要求。

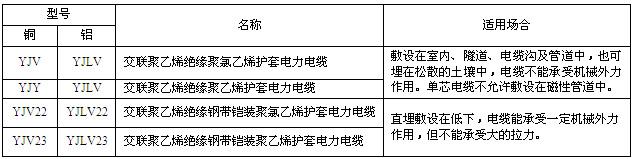

四、电缆的型号、名称及适用场合


备注:1、还可根据用户需要,生产钢丝铠装型结构,如:YJV32YJLV32YJV33YJLV33  2、需要阻燃型电缆,应在原型号前加“ZR-”表示。


五、电缆结构示意图:


 1-导体   2-绝缘   3-绕包层   4-内衬层   5-铠装层   6-外护套

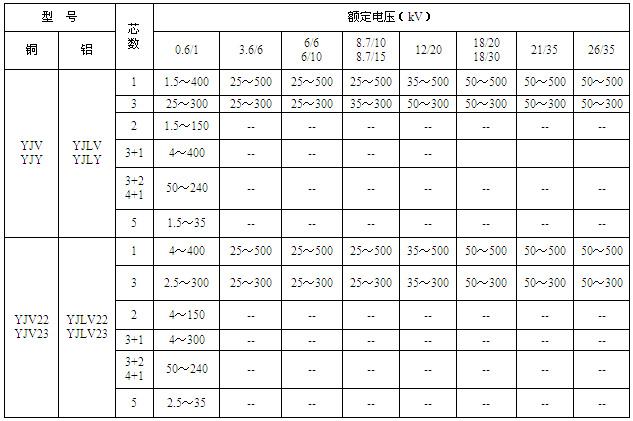

六、电缆的额定电压、标称截面及芯数


0.6/1KV聚氯乙烯绝缘电力电缆

本产品适用于交流额定电压0.6/1kv的线路中,供输配电能用。


一、生产执行标准:

GB/T12706.1等同采用国际电工委员会IEC60502


二、使用特点:
   1、电缆导体长期允许工作温度不超过70℃。
   2、短路时(最长持续时间不超过5S)电缆导体的最高温度不超过160℃。
   3、敷设电缆时的环境温度应不低于0℃,最小弯曲半径应不小于电缆外径的10倍。


三、电缆基本型号名称


注:1、本公司可根据客户的需要提供阻燃性、耐火型电力电缆产品,订货时在原型号前加“ZR-,表示阻燃型,加“NH-”表示耐火型。2、本公司也可根据用户的需要,提供VV32型、VLV32型钢丝铠装电力电缆,单芯钢丝铠装电缆应采用隔磁措施。

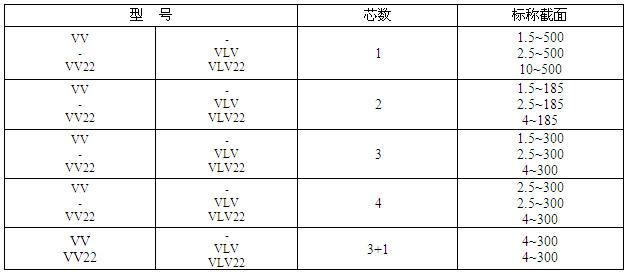

四、生产范围


注:1、本公司可根据用户需要,提供五芯机构电缆产品。

      2、用于交流系统的单芯铠装层应采用非磁性金属待绕包。


五、电缆主要技术参数

120℃时导体最大支流电阻值应满足GB/T3956标准中的2类导体的规定。

2、工频交流耐压试验A.C. Voltage  Test

单芯无屏蔽电缆应将其浸入水中1小时,在导体和水之间施加试验电压3.5KV/5min;多芯电缆应依次在每根绝缘导体对其余导体之间施加试验电压3.5KV/5min,绝缘均应无击穿。
