工业热电阻

详细说明:

WZ口装配热电阻与显示仪表配套,可在-200~650℃温度范围内的液体,气体介质和固体表面进行温度测量,广泛应用于航天航空、原子能、石油、化工、电力、轻纺、食品等部门和科学技术领域。

装配热电阻通常由感温元件、外保护管、接线盒及安装固定装置组成。



工作原理

热电阻是利用物质在温度变化时本身电阻也随之发生变化这一特性而设计制造的。热电阻的感温部份是用电阻温度系数较大的金属丝{如铂丝、镍丝、铜丝等)均匀地双绕在绝缘材料制成的骨架上或用金属浆料喷镀或印刷在绝缘底板上,当被测介质中存在温度梯度时,所测温度是感温元件所在范围内的平均温度。



主要特点:测温范围宽、测温精度高、使用寿命长、安装使用方便。



主要技术参数

装配热电阻的品种、允差等级列于表

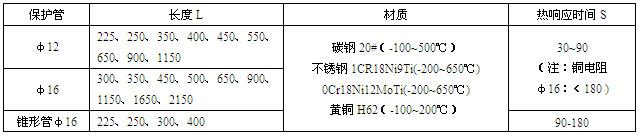

装配热电阻保护管外径、长度、材质响应时间列于表




常温绝缘电阻

装配铂热电阻的常绝缘电阻不小于100MΩ

装配铂热电阻的常温绝缘电阻不小于10MΩ

试验电压为100±50Vdc

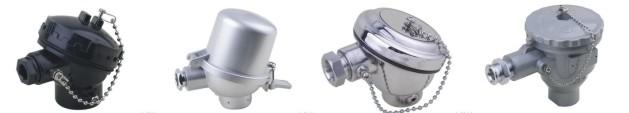

典型的接线盒形式




典型的安装固定形式




典型的装配热电阻形式
