CEMC(串联恒功率)伴热采样复合管安装与使用说明

　　一、前言

CEMS耐腐伴热采样复合管是一组由耐腐蚀高性能树脂管与自限温伴热带或恒功率伴热带组成内芯，外加保温层、铝带，较后敷以阻燃聚烯烃保护外套复合而成。

针对新疆、内蒙、东北、山西等地冬天环境温度在-20℃~-40℃时，应选用特殊采样复合管（大功率或加厚保温层）。新疆某电厂选择高温型串联恒功率电伴热伴热采样复合管。

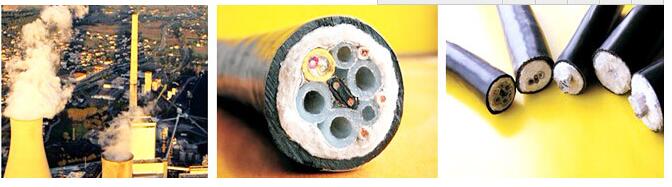

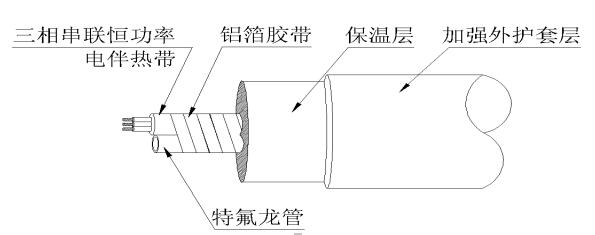

采样复合管结构层：

安装之前请认真阅读耐腐伴热采样复合管安装操作说明书。尤其值得提出的是耐腐伴热采样复合管中串联恒功率伴热带的安装要求严格，使用不慎容易发生故障，影响耐腐伴热采样复合管的使用寿命。

二、应当遵循的安装程序

1、安装前的准备工作

①工程设计与工程实际情况进行核对；

②对串联恒功率伴热带、采样导压管进行检测（检测完毕后要用热缩性套管进行封闭）。

2、安装

①对耐腐伴热采样复合管施工前复查，无损伤；

②按照设计图纸或编制方案进行安装。

3、安装结束后

①对耐腐伴热采样复合管中串联恒功率伴热带测试绝缘电阻及安全检查；

②对采样管进行气密性检查（用干燥仪表空气）；

③对串联恒功率伴热带送电检查动态电流、温度等。

三、复合管安装程序中的技术要求：

1、安装前期工作：

①由于复合管中串联恒功率伴热带的特性，对于伴热带的选用安装规则不详尽。经过数年的工程实践，诸多人为因素导致破坏。因此我们认为：前期工作对设计图与工程实况要进行核对是非常重要的。

②工程所在地气象资料：年极端较低温度、环境的湿度、风速等。（沿海地区还要考虑盐雾影响）

2、复合管安装技术要求：

①复合管在储运、安装时，尽量避免在地面拖拉或浸入水、油污中，以免损坏护套和绝缘层。

②复合管在安装前后，均应对串联恒功率伴热带进行电性能测试，线芯绝缘电阻﹥20MΩ为宜（因为是星形接法摇绝缘一定要在尾端没短接封装前进行）。在天气阴潮湿度大的情况下可放宽到﹥2MΩ，在﹤2 MΩ是要查清原因，方允许送电投运，上下工序要求有详细交接记录，以便事故分析时查考。

3、电气配件的安装技术要求：

①复合管中伴热带与电源线连接：在易燃易爆场所必须采用与伴热带配套的防爆接线盒，在剥出伴热芯线时应十分谨慎，避免多股线芯断股，使线芯截面变小，引起过载而烧毁，导线在绞结后用热缩性套管密封。

②采样管线的送电开关请按技术要求的列表来匹配，并配上漏电保护，防止短路和漏电事故。

③在安装采样管线到位后，特别是尾端部不能裸露在外，长时间日晒雨淋，复合管内保温层严重吸水，会造成伴热带老化及脆化、短路引起事故，也降低使用寿命。（尾端部不能用绝缘胶带绕线包裹，容易脱落、松开和老化，较好用ф50 的热缩性套管收缩解决）。

④CEMS耐腐伴热采样复合管中串联恒功率伴热带的三条线芯，必须保证电伴热带与各防爆电器附件正确可靠地连接，并有足够的电气间隙。电热带的末端是Y型短接的，一般情况下用热缩性套管密封，并用终端接线盒处理。在防爆、湿度大的地区则必须采用专用防爆终端接线盒。接线后螺母要旋紧牢固可靠，不致被外力拔脱。

⑤采样管线不论长短，伴热电缆和电源线之间必须用中间接线盒过渡连接，否则会出现电火花、短路和漏电的事故（仅用绝缘胶带绕线包裹，因为绝缘胶带在长时间高温条件下容易老化，融化）。

⑥凡穿越线路连接盒及易磨损部位的带体必须有专用保护措施，防止震动磨擦，一般应放置在桥架内或专用管架上。

⑦电源线应采用四芯电缆，其中一芯作为接地与伴热带屏蔽层同时接在接地端子，内外接地栓必须牢固可靠(必须要接地，因为屏蔽层感应电压较大在125V，一定要处理好，否则引起事故)。

⑧CEMS耐腐伴热采样复合管中串联恒功率伴热带电源电压必须相对稳定。若电源电压波动过大，容易使复合管中伴热带受损或达不到发热效果，必须采取相应措施，比如加稳压装置。

⑨由于各个厂家产品参数不同，我公司电伴热产品一般不能与其他产品混用，以保正常安全使用。

⑩除上述安装要求外，电伴热带的安装、调试和运行必须遵循国家颁布的“爆炸危险场所电气安全规程”和“电气装置安装工程施工及验收规定”等标准和规范中的有关条文。

四、安装指标与要求：

1、电气指标：

①额定电压380VAC，根据不同的伴热电缆，伴热温度可在60℃-140℃范围；

②串联恒功率伴热带一端接电源380VAC，另一端伴热带三根芯线按Y型短接，采用终端封闭，加用703 粘合剂。

2、复合管安装指标：

①复合管的较小曲率半径0.5m

②较低安装环境温度-30℃（如低于该温度，请与本公司技术部联系）

③较小支撑点距离：垂直方向2m，水平方向2m；

④复合管安装应防止重物坠落砸伤、碰损；

⑤复合管应避开与动力电缆敷设在一起。

注：串联恒功率伴热带采样复合管的使用长度按伴热带的额定功率计算进行匹配断路器和电源线。

3.温控探头放置点：我公司对耐腐伴热采样复合管配置了温控系统，在放置温控探头时要注意，探头应放在距采样管一端距离约1.5米处。以让探头更准确的测得采样复合管内部的伴热带温度。
