内蒙古长输煤气管线串联恒功率电伴热带技术运用

北方地区低温环境下,煤气管线因为热损失,需要使用电伴热带保温系统维持介质温暖。 内蒙古某煤气管线需要保温:现场煤气管道的长度为1290米,管径1220mm,需要维持温度35℃,当地最低环境温度-30℃,保温材料为玻璃棉。

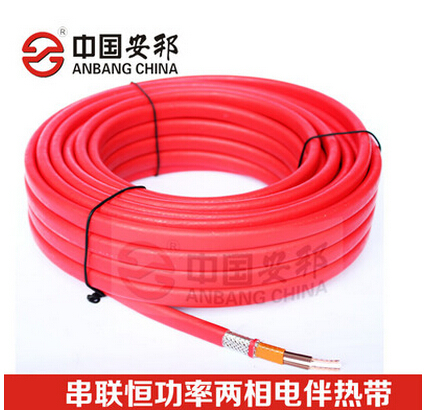

考虑到现场管线的长度比较长选择串联型恒功率电伴热带,这种电伴热带属于恒定功率电伴热带,电流通过导线不断的放出能量,形成一条连续的、发热均匀的电伴热带。

新型串联恒功率电伴热带最大特点是使用长度长,所以特别适合于长输煤气管线保温。。串联恒功率电伴热带适用于石油、化工、电力、码头、消防等行业的长输管线及贮罐的保温伴热。串联恒功率电伴热带快速起动,温度均匀,保温效果一流。

根据提供的已知参数及管道Ф1220mm技术条件计算得:Ф1220mm管道管道每米伴热功率为159W/m,取165W/m,每米管道采用15根11W/m的串联恒功率电伴热带,平行敷设在管道侧表面对管道进行伴热。

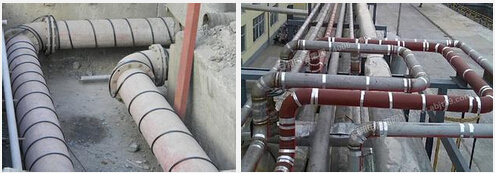

电伴热带安装时管线终端处接电源接线盒,控制平行来回敷设在管线上15根串联恒功率电伴热带,分5路控制。电伴热带施工方法

1、将电伴热带固定于管道上,使用压敏胶带固定,每隔30~50cm处粘贴。

2、串联恒功率电热带在线路的第一供电点接电源,尾端应可靠短接。

3、按照设计方案,电伴热带的敷设方式为平行敷设。安装完成后,使用铝箔胶带贴在管线上,减少热量损失,增大受热面积。

4、所有散热体应按设计要求预留所需电伴热带长度,并应注意下列几点:

※散热体应有设计所需电伴热带的长度。

※串联恒功率电伴热带严禁互相重叠或交叉使用。

※敷设方法应尽可能使散热体在必要时,随时可拆除进行维修或更换,而不损坏电伴热带或影响其它线路。
