消防管道防冻电伴热选型及详细参数设计

在确定电伴热选型之前,首先还要确定消防管道电伴热系统的热量损失(即散热量),这样才能知道到底选择多大功率的电伴热产品以及产品的使用长度。

消防管道电伴热热量计算

在管道消防电伴热方案设计之前,应该先获取以下必要参数:

①客户希望消防管道维持的最终温度,一般防冻采用3-5摄氏度,本文计算参数中以5摄氏度计算。——则需求温度TM=5℃;

②消防管道所处环境的最低温度,考虑最低温度防止消防管道电伴热系统在极寒环境中热补偿不足的现象。——本文选用最低温度TA=-17.1℃;

③测量消防管道的外直径。得出数值D(mm);

④测量容器的表面积,得出参数S(㎡);

⑤还需要确定消防管道电伴热保温层的材料以及厚度,单位毫米MM;

⑥其他影响最终热量计算的非常规因素。

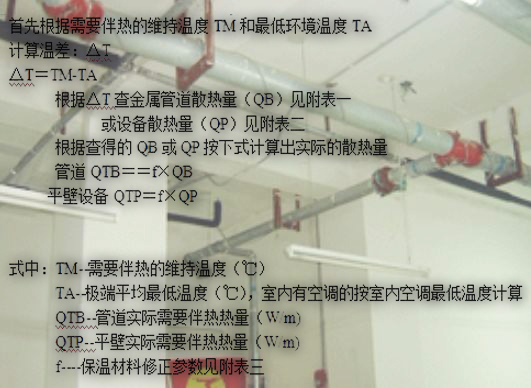

接下来计算温差:

环境最低温度:-17.1摄氏度,需求温度为零上5摄氏度,所以温度差值为:ΔT=5-(-17.1)=22.1摄氏度。

计算管道散热量:QB,一般情况下,当温度差值在20摄氏度时,消防管道管道散热量QB=14.5W/M,温度差值为30摄氏度时,消防管道管道散热量QB=21.8W/M,本文案例设计所采用的温度差值22.1处于两者之间,采用内差法得出,当温度差值为22.1时,管道散热量应该是16.1W/M。继而根据安邦电气股份有限公司提供的散热量变量值F=1.23计算实际散热量为19.8W/M。

最终确定该消防管道恒功率电伴热带产品型号,选用RDP2-J-20W/220V进行最终的管道消防伴热安装。
