湿式电地暖安装流程图[混凝土回填式]

时间:2014-12-20 00:00:00 作者:admin 点击:

混凝土回填式电地暖(湿式电地暖
一、系统组成:
    安邦混凝土回填式电地暖系统是由埋在地板下的发热电缆与温度控制器共同组成的低温辐射地板采暖系统。


二、工作原理:
    埋在地面以下的发热元件直接将电能转化为热能,先加热地板再以低温辐射的形式将取暖所需的热量均匀散布到室内的各个地面及空间,达到设定温度后控制系统自动断电,温度低过设定温度1度以下系统自动恢复工作,从而达到采暖和节能的目的。



湿式电地暖安装结构图



三、湿式电地暖安装流程(图)
1、干净平整的地面



 电地暖安装前平整干净地面


2、铺设安邦地暖专用环保挤塑板



铺设安邦地暖专用环保挤塑板


3、固定地暖挤塑保温板



固定地暖挤塑保温板

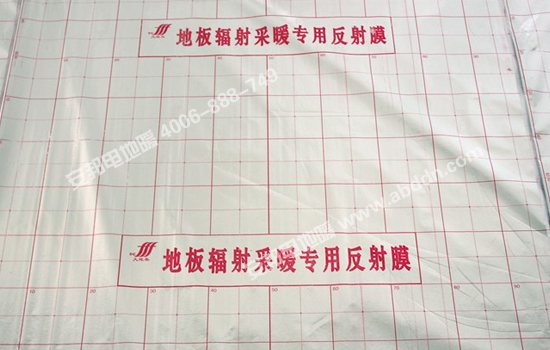

4、铺设安邦地暖专用反射膜



铺设安邦地暖专用反射膜


5、铺设完整的电地暖反射膜



铺设完整的电地暖反射膜

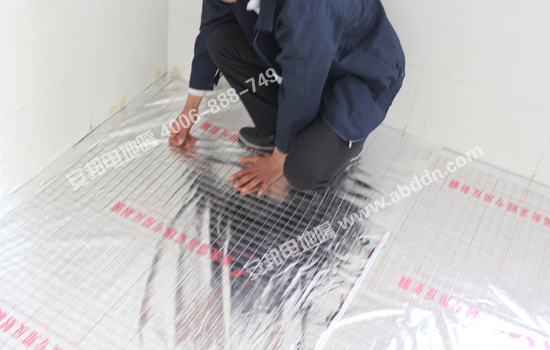

6、安邦地暖专用钢丝网



安邦地暖专用钢丝网


7、铺设安邦电地暖专用反射膜



铺设安邦电地暖专用反射膜


8、安装安邦发热电缆



安装发热电缆


9、安装完好的发热电缆



安装完好的发热电缆

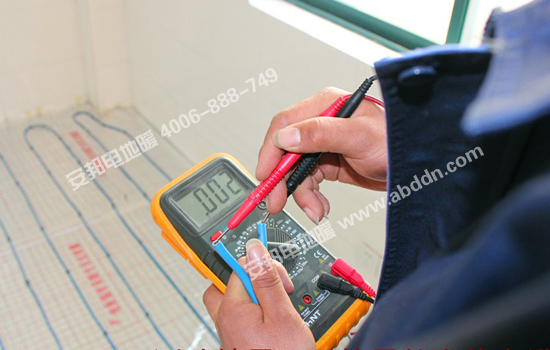

10、测试发热电缆是否绝缘



测试发热电缆是否绝缘


11、发热电缆检测

发热电缆测试


12、填充混凝土



电地暖安装完混凝土填


13、电地暖安装完成(接下来根据自己的需要,铺装地板砖或复合地板等)



注:在电地暖安装过程中,对于发热电缆的检测通常分为三次。在安装发热电缆前进行第一次检测;在安装完发热电缆后进行第二次检测;第三次检测是在安装电地暖温度控制器时。电地暖选择湿式安装时,在安装完电地暖后,较好不要直接使用,待混凝土覆盖层干燥后打开使用较佳。
