电地暖安装维护疑问解答

干式电地暖安装流程图[怡干式电地暖]

时间:2014-12-20 00:00:00 作者:admin 点击:

一、怡干式电地暖简介
   由安邦集团研发并拥有专利的安邦怡干式模块电地暖系统采用的干法模板由溶重超过40公斤的EPS保温模块和带槽块铝板(铝板厚度约0.6mm)组成。安邦发热电缆可以简单的铺设在模块的线槽中,根据不同房型模块可自由裁割,导线可根据需求不同方向铺设。

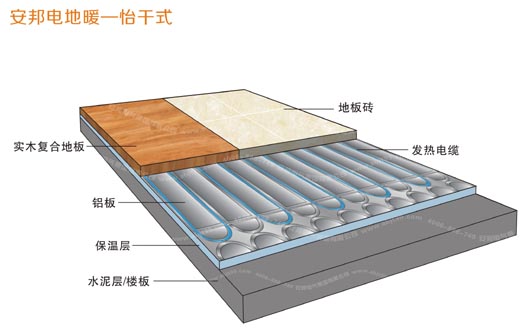

怡干式电地暖安装结构图


二、怡干式电地暖特点
    1、系统提高地面厚度不超过3公分,特别适合地面高度有限有采暖区域。
    2、系统即开即热,改变传统的地暖起热速度慢,无法彻底关闭的缺点。比传统地暖系统节能30%-40%。
    3、系统无须在模块上再铺设水泥层,施工简便,确保施工场地整洁。
  系统还可拆卸并且能重复使用,也可用于临时性场地采暖。
    4、安邦怡干式采暖系统使用于整体采暖、舒适采暖、墙面采暖、层高要求严格区域和二次装修。



三、怡干式电地暖安装流程(图)
1、平整的地面



平整的地面


2、电地暖安装材料进场



电地暖安装材料进场

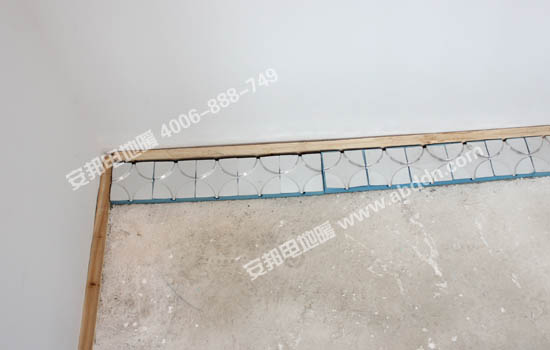

3、电地暖模块铺设前在地面的四周靠墙处订好2X2cm的直木条



电地暖模块铺设前在地面的四周靠墙处订好2X2cm的直木条


4、开始铺设电地暖模块,根据现场情况铺设好转向模块

开始铺设电地暖模块,根据现场情况铺设好转向模块



 5、铺设电地暖模块



铺设电地暖模块


6、将检测完好的发热电缆铺设到模块凹槽中并用铝箔胶带固定



将检测完好的发热电缆铺设到模块凹槽中并用铝箔胶带固定


7、发热电缆铺设完毕



发热电缆铺设完毕


8、将电地暖安装模块接口处用铝箔连接好



将电地暖安装模块接口处用铝箔连接好

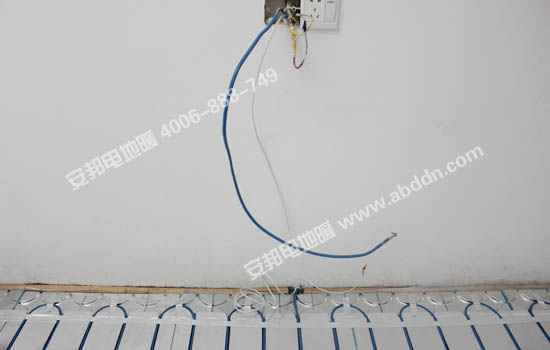

9、将监控探头和发热电缆冷端穿进预留的PPC管材里



将监控探头和发热电缆冷端穿进预留的PPC管材里


10、将监控探头离发热电缆1-2CM处固定



将监控探头离发热电缆1-2CM处固定


11、检测发热电缆阻值并记录数据



检测发热电缆阻值并记录数据


12、安装安邦智能电地暖温控器



安装安邦智能电地暖温控器

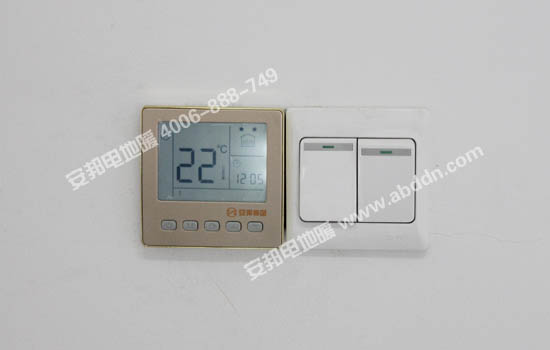

13、温控器安装完毕



温控器安装完毕


14、复合木地板铺设完毕,交付使用



复合木地板铺设完毕,交付使用


注:在电地暖安装过程中,对于发热电缆的检测通常分为三次。在安装发热电缆前进行第一次检测;在安装完发热电缆后进行第二次检测;第三次检测是在安装电地暖温度控制器时。

标签:电地暖
