电伴热安装维护疑问解答当前位置:网站首页 > 常见问题 > 电伴热安装维护疑问解答
来源:安邦电伴热  作者:安邦电气股份  日期:2014-12-19  阅读次数:5661

电伴热带电源接线盒的具体安装方法及注意事项

  电伴热带配件必不可少的附件有防爆电源接线盒(连接电源与电伴热带),适合复杂的管线,电伴热带连接的有两通电源接线盒,三通电源接线盒,电伴热带尾部需要用防爆尾端接线盒密封绝缘,此外电伴热带专用铝箔胶带(起到增大管道受热面积),热敏胶带(固定电伴热带)。下面我们就先介绍一下防爆电源接线盒的具体安装使用。

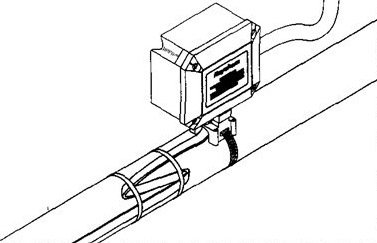

    增安型防爆电源接线盒用于电源线与电热带在防爆区域的连接。一般固定在管道上。与电热带配套后适用于工厂一区、二区爆炸性气体混合物T4组场使用。防爆电源接线盒即可单向输出,又可双向输出。
一、注意事项
    1、发现接线盒外壳有变形,裂痕或损坏,应停止使用,更换新件。
    2、安装时防止外编织铜丝与电热丝、芯线之间短路,且保证电气间隙不小于8mm,爬电距离不小于10mm。
    3、接线盒多余出孔不用时,应用厚度不小于2mm的堵板堵死。
    4、电源接线盒外壳设有电缆,当电流小于15A使用3×2.5m㎡橡套电缆,大于15A使用3×4m㎡橡胶电缆。
    5、电源接线盒设有接地端子,以便电热带接地之用。
    6、当电源接地线盒用在埋地管上时,安装后在电缆进口处用702胶密封。
    7、使用二通或三通配件处电热带各端端应预留40cm长,多根电热带应注意合理选择电源点,要便于维修。
  8、如果接线盒等安装在露天,须倒置。防止雨水进入接线盒,以策安全。
二、防爆电源接线盒安装方法
    1、所需工具:螺丝刀,尖嘴钳,钢丝钳,专用工具刀,扁嘴钳,热风枪或小型喷灯
    2、所需附件:固定夹,热圈,接线端子,胶带






    步骤一、电热带螺旋或者直铺在管道外壁,电热带首段处预留450mm,为接线盒的连接中心线;
    步骤二、按下图次序将部件B和C调入到电伴热带上(如下图所示);




    步骤三,用工具刀小心隔开并剥去掉绝缘层。不要割破屏蔽金属网;
    步骤四:将电热带屏蔽金属网向外套方向推,使之出现一个皱褶,用露丝刀在皱褶处划开金属网;
    步骤五、弯曲电伴热带,将电伴热带金属网开口处拉出,将金属网拧直;
    步骤六、用工具刀小心隔开并剥去掉绝缘层。不要割破母线;
    步骤七:用扁嘴钳在导电塑料上斜向剪开一缺口向后弯曲母线使之与导电塑料分离。切开母线之间的导电塑料至绝缘外套处,将其除去,并将母线清理干净;
    步骤八:两根平行母线套上热缩管,用热风枪获小型喷等的黄色文火加热,使热缩管收缩;
    步骤九:安装电源接线盒垫圈和底座接线柱,是伴热线高出接线柱螺纹25.4mm,然后拧紧螺丝。
    步骤十:用固定夹把底座固定在管道上,并把多余的电伴热带用胶带缠绕在管道上;
    双进线电源接线盒类同于单进线电源接线盒,在安装过程中前十个要领等同于单进线电源接线盒操作要领。
